Номер чертежа: ВТБЦ.21.001.400.000-03
Технические условия: ТУ 32 ЦШ 2003-89
Код СКМТР: 3185481202
Вес: 1.77 кг
Габаритные размеры для транспортировки: 110x80x75 мм

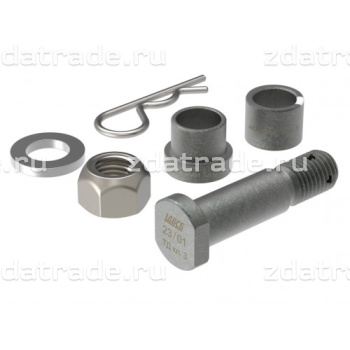

Комплект предназначен для ремонта шарнирного соединения гарнитуры электроприводов стрелок Р65 М1/6, М1/9, М1/11. Изделия входящие в состав комплектов покрыты коррозионностойким термодиффузионным цинковым покрытием ТД класса 3 по ГОСТ Р 9.316-2006 и антифрикционным покрытие рабочих поверхностей по техническим требованиям ВТБЦ.1.02.000.000ТТ увеличивающего срок эксплуатации шарнирного соединения в 3-5 раз.
| Наименование | Чертеж | Кол-во шт. |
|---|---|---|
| Ось | ВТБЦ.21.001.000.001 | 2 |
| Втулка | ВТБЦ.21.001.000.002 | 2 |
| Втулка | ВТБЦ.21.001.000.005-01 | 2 |
| Шайба | 16737-00-09 | 2 |
| Гайка М24-8-Zn8 FS | DIN 980/ISO 7042 | 2 |
| Шплинт пружинный Ø 4.5 для d5.0 Zn | DIN 11024 | 2 |
