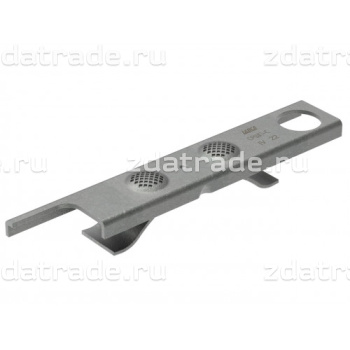

Номер чертежа: ПТ.50.506.000.00

Технические условия: ТУ 32 ЦШ 2126-2004

Код СКМТР: 3185614059

Вес: 280 г

Габаритные размеры для транспортировки: 245x42x32 мм

Конструкторская документация согласована с Управлением пути и сооружений Центральной дирекции инфраструктуры ОАО «РЖД» и Управлением Для установки в рельсовый стык с двухголовыми накладками и термоурочненными рельсами всех категорий, типов Р65, Р65К, Р 75 ГОСТ Р 51685

Область применения:

Применяют в сборном токопроводящем (температурном) рельсовом стыке в количестве двух штук с накладками рельсовыми 2-головыми 6-дырными исполнения 1 или 4-дырными исполнения 2 по ГОСТ 33184 без других типов соединителей (приварных, штепсельных и др.) на участках пути:

• при автономной тяге, электротяге на переменном и постоянном токе;
• на перегонах и станциях;
• при различной длине рельсов, в том числе на уравнительных участках бесстыкового пути;
• на участках пути с подъемом до 6 ‰ Автоматики и телемеханики ОАО «РЖД»
