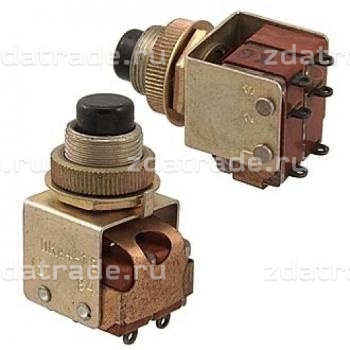

Переключатели кнопочные ПКН2, ПКН4
Переключатели кнопочные ручного управления. Изготавливаются во всеклиматическом исполнении. Варианты исполнения:
- ПКН2-1В — однополюсный
- ПКН4-1В — двухполюсный
Спецификация
| Технические характеристики | |
| Масса, г, не более: | |
 ПКН2-1В
|
18 |
|
ПКН4-1В
|
23 |
| Сопротивление контакта, Ом, не более | 0,02 |
| Электрическая прочность изоляции, В эфф. | 1130 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие переключения, Н: | |
|
ПКН2-1В
|
от 2,9 до 9,8 |
|
ПКН4-1В
|
от 5,9 до 15,7 |
| Повышенная рабочая температура,0С | 125 |
| Пониженная рабочая температура,0С | минус 60 |
| Повышенная относительная влажность, при 35 0С, % | 98 |
| Гарантийная наработка, ч: | 10000 |
| Гарантийный срок с даты изготовления, лет | 15 |
Габаритные и установочные размеры
ПКн2-1В
ПКн4-1В
Электрическая схема коммутации
Разметка для крепления
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | Количество циклов переключений в НКУ | ||
| не менее | не более | не менее | не более | |||||
| ПКН2-1В, ПКН4-1В | постоянный | активная | 0,001 | 36 | 1х10-5 | 0,1 | 75 | 30000 |
| индуктивная | ||||||||
| активная | 0,1 | 36 | 0,1 | 4 | 25000 | |||
| индуктивная | 2 | 10000 | ||||||
| активная | 36 | 220 | 0,1 | 0,5 | 25000 | |||
| индуктивная | 110 | 0,5 | 1 | |||||
| переменный | активная | 0,1 | 36 | 2х10-4 | 0,1 | 250 | 30000 | |
| индуктивная | ||||||||
| активная | 250 | 0,1 | 2 | 25000 | ||||
| индуктивная | 5 | 10000 | ||||||
