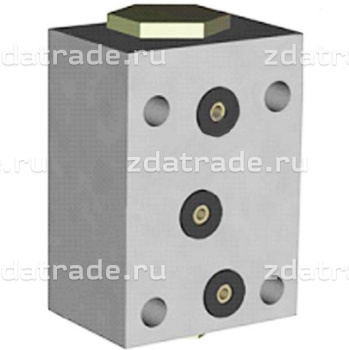

Клапан пневматический 106-1
| Индекс | 106-1 |
|---|---|
| Код ОКПО | 318441 |
|
Климатическое исполнение |
У2, Т2 по ГОСТ 15150-69 |
| Ссылочный документ | ТУ 3184-062-05756760-2003 |
|
Размер, мм |
50х70х125 |
|
Масса, кг |
1,3 |
Основное:
| Назначение: | для подачи сжатого воздуха в тормозные цилиндры локомотива при экстренном торможении |
| Область применения: | локомотивы железных дорог |
| Условия эксплуатации: |
|
| Рабочая среда | сжатый воздух, имеющий показатели качества по ГОСТ 32202-2013, контрольная точка 3 |
| Внешние воздействующие факторы по ГОСТ 30631-99 | группа М25 |
| Максимальное давление сжатого воздуха, МПа (кгс/см²) | 0,6 (6,0) |
| Особые условия: | интервал рабочих температур окружающего воздуха, не нарушающая работоспособность изделия, от плюс 60 до минус 55°С |
| Технические характеристики: |
|
| Диаметр условного прохода, Дᵧ мм: - на наполнение - на выпуск в атмосферу | 4 4 |
| Зарядное давление в тормозной магистрали, устанавливаемое редуктором крана машиниста, МПа (кгс/см²) | 0,5±0,01 (5,0±0,10) |
| Объем резервуара имитирующего тормозные цилиндры, л | 20 |
| Редуктор отрегулирован на давление, МПа (кгс/см²) | 0,38-0,40 (3,8-4,0) |
| Габаритные размеры, мм, не более | 50×70×125 |
| Масса, кг, не более | 1.3 |
