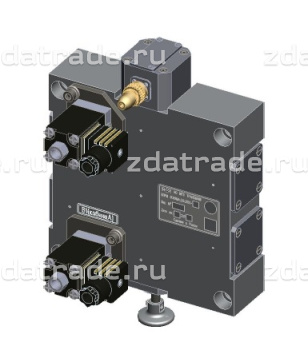

Блок пневматического резервного модуля 030МА.20.200
| Индекс | 030МА.20.200 |
|---|---|
| Код ОКПО | 31 8411 |
| Климатическое исполнение | У2; Т2 по ГОСТ 15150-69 |
| Ссылочный документ | ТУ 3184-110-05756760-2012 |
|
Размер, мм |
263х182х130 |
|
Масса, кг |
6,47 |
Основное:
| Назначение: | для исключения возможности управления из нерабочей кабины управления локомотива модулем пневматическим резервным 025М-1 |
| Область применения: | локомотивы |
| Условия эксплуатации: |
|
| Рабочая среда-сжатый воздух, имеющий показатели качества по ГОСТ 30202-2013 | Контрольная точка 3 |
| Степень защиты по ГОСТ 14254-96 | IP 22 |
| Механические факторы воздействия внешней среды в части вибрационных и ударных нагрузок по ГОСТ 30631-99 | по группе М25 |
| Максимальное значение сжатого воздуха, МПа (кгс/см²) | 1,0 (10) |
| Рабочее давление сжатого воздуха в питательной магистрали локомотива, МПа (кгс/см²) | 0,75-0,9 (7,5-9,0) |
| Зарядное давление в тормозной магистрали локомотива, МПа (кгс/см²) | 0,50-0,52 (5,0-5,2) |
| Номинальное напряжение питания постоянного тока, В: | 48 |
| Напряжение питания постоянного тока датчика положения органа переключательного, В: | 5±0,25 |
| Примечание | *рабочее напряжение питания должно быть от 0,7 до 1,1 от номинального. Допускается кратковременное повышение напряжения до 1,4 от номинального, продолжительностью до 25 мин |
| Особые условия: интервал рабочих температур окружающего воздуха, не нарушающий работоспособность изделия, °С | от плюс 60 до минус 55 °С |
| Технические характеристики: |
|
| Срок хранения на складе | не более 12 месяцев |
| Назначенный срок службы | 20 лет |
| Гарантийный срок эксплуатации | 36 месяцев со дня ввода БПРМ в эксплуатацию, но не более 42 месяцев с момента отгрузки потребителю |
