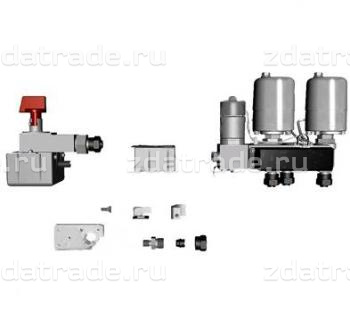

Устройство блокировки тормозов 267
| Индекс | 267 |
|---|---|
| Код ОКПО | 31 8411 |
| Климатическое исполнение | УХЛ3 по ГОСТ 15150-69 |
| Ссылочный документ | ТУ 32 ЦТ 2233-98 |
Основное:
| Назначение: | для исключения возможности приведения электровоза или МВПС в движение после смены кабины управления, в случае невыполнения машинистом операций, предусмотренных Инструкции тормозов подвижного состава железных дорог |
| Область применения: | Пассажирские локомотивы и МВПС |
| Технические характеристики: |
|
| Регулируемый диапазон давлений срабатывания датчиков устройства, МПа (кгс/см2): |
|
| - датчик тормозного цилиндра (ДТЦ) | 0,25-0,01 (2,5-0,1) |
| - датчик тормозной магистрали (ДТМ) | 0,12-0,01 (1,2-0,1) |
| Габаритные размеры, мм |
|
| - датчик комбинированного крана 267.010 | 90х74х42 |
| - выключатель цепей управления 267.050 | 160х140х92 |
| - часть исполнительная 267.100 | 255х125х215 |
| Масса, кг, не более |
|
| - датчик комбинированного крана 267.010 | 0,65 |
| - выключатель цепей управления 267.050 | 1,5 |
| - часть исполнительная 267.100 | 3,5 |
| Напряжение, В | 50 |
| Ключ выключателя цепей управления должен блокироваться и разблокироваться в зависимости от: | - положения ручки комбинированного (или разобщительного) крана;- давления в тормозной магистрали;- давления в тормозных цилиндрах. |
| Замыкание и размыкание цепи управления тягой транспортного средства |
|
| Вид транспортного средства | электровоз |
| Положение ручки комбинированного крана | против часовой стрелки |
| Давление в тормозной магистрали,МПа (кгс/см2) | 0,09 (0,9),не более |
| Давление в тормозном цилиндре,МПа (кгс/см2) | 0,28 (2,8),не менее |
| Состояние выключателя цепей управления | разблокировка выключателя цепей управления |
| Цепь управления электрической тягой при повороте ключа выключателя на 900 | разомкнута |
| Особые условия: интервал рабочих температур окружающего воздуха, не нарушающий работоспособность изделия, °С | от плюс 50 до минус 60 °С |
| Срок службы до списания (полный) | 9 лет |
| Назначенный срок эксплуатации: | при поставке для внутреннего рынка - 24 месяца со дня ввода УБТ в эксплуатацию, но не более 30 месяцев с момента отгрузки |
| Срок хранения УБТ | 12 месяцев |
