Назначение

Муфты соединительные термоусаживаемые типа ПСТ-1 предназначены для соединения 3-х, 4-х и 5-и жильных силовых кабелей, проложенных в грунте, тоннелях, кабельных коллекторах, эстакадах - без ограничения по уровню прокладки, с пластмассовой, резиновой изоляцией на напряжение до 1 кВ переменного тока частотой 50 Гц. Климатическое исполнение УХЛ 1, УХЛ 5.

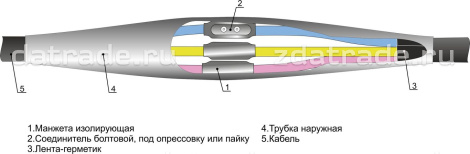

Конструкция муфты

Жилы кабеля соединяются с помощью соединительных гильз с контактными винтами или другим способом (опрессовка, пайка) (2) по желанию заказчика. Изолируются манжетами с клеевым подслоем (1). Полная герметизация муфты достигается усадкой термоусаживаемого кожуха с клеевым подслоем (4).
