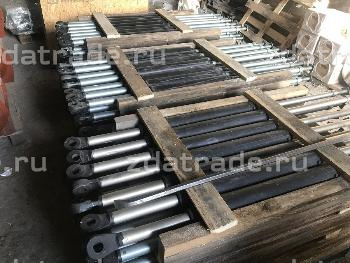

Авторегулятор РТРП-675 М (574Б), РТРП-300 для автоматического поддержания зазоров между поверхностями катания колесных пар и тормозными колодками в установленных пределах

Область применения: грузовые, пассажирские вагоны и электропоезда магистральных железных дорог.

Авторегулятор РТРП-675 М (574Б) служит для автоматического поддержания зазоров между поверхностями катания колесных пар и тормозными колодками в установленных пределах независимо от износа поверхностей катания колес и тормозных колодок. Регулятор со стержневым приводом устанавливается в тормозной рычажной передаче головного и прицепного вагонов электропоезда.

Механизм регуляторов, включающий винт с несамотормозящейся трапецеидальной резьбой, регулирующей гайки, стакан и пружину, смонтирован в стальном корпусе.

Конструкция регуляторов позволяет изменить рабочий ход штока поршня и тормозного цилиндра и осуществлять ручной роспуск и стягивание регулятора.

Изготовляются по ТУ 24.05.928-89.

Технические характеристики автоматических регуляторов

Тип регулятора: бескулисный одностороннего действия;
Величина сбора рычажной передачи, мм:
- за одно торможение, не более 7…20;
- полная 675;
Размер А, мм: 312;
Длина авторегулятора (L), мм:
- распущенного 2377;
- собранного 1702;
Размер L1, мм: 1739;
Диаметр корпуса, мм: 90;
Масса, кг: 30.
