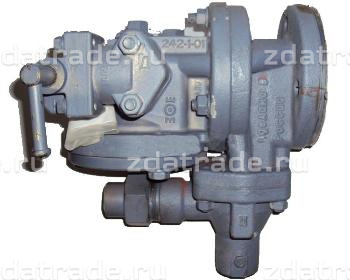

Воздухораспределители 242-1, ТУ 3184-075-05756760-2006, ОКП 31 8421 для пассажирского подвижного состава пришли на смену воздухораспределителям 292-м. 242-е воздухораспределители бывают чугунные и алюминиевые.
Назначение
Воздухораспределители 242-1, 242-1-01 предназначены для управления изменением давления сжатого воздуха в тормозном цилиндре в зависимости от изменения давления в тормозной магистрали при торможении.
Варианты исполнения:
- воздухораспределитель 242-1 – в чугунном исполнении;
- воздухораспределитель 242-1-01 – в алюминиевом исполнении.
Область применения 242-х воздухораспределителей
Пассажирские вагоны, моторвагонный подвижной состав, пассажирские и грузопассажирские локомотивы железнодорожного транспорта.
Условия эксплуатации
Климатическое исполнение У1,Т1 по ГОСТ 15150.
Особые условия: интервал рабочих температур окружающего воздуха, не нарушающий работоспособность изделия, ± 55°.
| Технические характеристики | 242-1 |
|---|---|
| Рабочий диапазон зарядного давления в тормозной системе поезда, при котором обеспечивается работоспособность воздухораспределителя, МПа (кгс/см2) | 0,45-0,56 (4,5-5,6) |
| Скорость распространения тормозной волны в поезде из 30 вагонов при экстренном торможении, м/с, не менее | 250 |
| Габаритные размеры, мм, не более | 271×250×310 |
| Масса, кг, не более | 24,0 |
Тип воздухораспределителя – автоматический, с бесступенчатым отпуском. Режимы действия:
- режим «К» – короткосоставный поезд;
- режим «Д» - длинносоставный поезд.
Имеется возможность включения и отключения ускорителя экстренного торможения на любом из режимов.
