Расшифровка кабеля АВВГнг(A)-ХЛ

• А - алюминиевая токопроводящая жила
• В - изоляция жил из поливинилхлоридного пластиката
• В - оболочка из поливинилхлоридного пластиката
• Г - отсутствие защитных покровов
• нг(A) - не распространяет горения по категории А
• ХЛ - климатическое исполение - хладостойкий

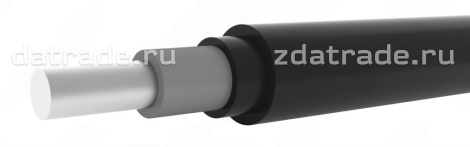

Элементы конструкции кабеля АВВГнг(A)-ХЛ

Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

• Токопроводящая жила: алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы.
• Изоляция: из поливинилхлоридного пластиката повышенной холодостойкости.
• Изоляция нулевых жил (N): синего цвета.
• Изоляция жил заземления (РЕ): двухцветная (зелено-желтая расцветка).
• Скрутка: изолированные жилы многожильных кабелей скручены в сердечник с заполнением промежутков между жилами из поливинилхлоридного пластиката пониженной горючести и повышенной холодостойкости.
• Оболочка: из поливинилхлоридного пластиката пониженной горючести и повышенной холодостойкости.

Область применения кабеля АВВГнг(A)-ХЛ

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66; 1кВ частоты 50 Гц.

• Эксплуатация в электрических сетях переменного напряжения или изолированной нейтралью, где продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность - 125 ч за год.
• Прокладка без ограничения разности уровней по трассе, включая вертикальные участки.
• Групповая прокладка с учетом объема горючей нагрузки в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
• Допускается прокладка в земле (траншеях).
• Применение в взрывоопасных зонах классов В1 и В1-а.
• Не распространяют горение при групповой прокладке по категории А.
