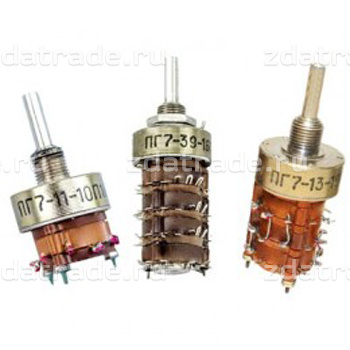

Переключатели галетные ПГ7
Миниатюрные галетные переключатели, предназначены для работы в электрических цепях постоянного и переменного токов в радиоэлектронной аппаратуре. Изготавливаются во всеклиматическом исполнении. Количество плат от 1 до 5, обеспечивают от 5 до 20 положений, от 1 до 5 направлений.
Спецификация
| Технические характеристики | |
| Сопротивление контакта, не более, Ом: |
|
 для приемки «1»
|
0,05 |
|
для приемки «5»
|
0,03 |
| Электрическая прочность изоляции, В эфф | 550 |
| Емкость, не более, пФ | 5 |
| Момент переключения, Н*м: | от 0,05 до 0,29 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Повышенная рабочая температура, 0С | 85 |
| Пониженная рабочая температура, 0С | минус 60 |
| Повышенная относительная влажность при 350,% | 98 |
| Гарантийная наработка, ч | 10000 |
| Гарантийный срок с даты изготовления, лет | 12 |
Габаритные и установочные размеры
Исполнение оси ВС-3
| Исполнение оси под ручку | Кол-во положе-ний и направле-ний | Электрические схемы коммутации | Разметки панели со стороны оси под ручку | L max, мм | L1max, мм | Масса, г не более | |
| ВС-3 | ВС-1 | ||||||
|
ПГ7-1 ПГ7-2 ПГ7-3 ПГ7-4 ПГ7-5 |
ПГ7-6 ПГ7-7 ПГ7-8 ПГ7-9 ПГ7-10 |
5П1Н 5П2Н 5П3Н 5П4Н 5П5Н |
|
|
25 32 39 46 53 |
48 55 62 69 76 |
38 41 44 47 50 |
|
ПГ7-11 ПГ7-12 ПГ7-13 ПГ7-14 ПГ7-15 |
ПГ7-16 ПГ7-17 ПГ7-18 ПГ7-19 ПГ7-20 |
10П1Н 10П2Н 10П3Н 10П4Н 10П5Н |
|
25 32 39 46 53 |
48 55 62 69 76 |
38 41 44 47 50 |
|
|
ПГ7-21 ПГ7-22 ПГ7-23 ПГ7-24 ПГ7-25 |
ПГ7-26 ПГ7-27 ПГ7-28 ПГ7-29 ПГ7-30 |
8П1Н 8П2Н 8П3Н 8П4Н 8П5Н |
|
|
25 32 39 46 53 |
48 55 62 69 76 |
38 41 44 47 50 |
|
ПГ7-31 ПГ7-32 ПГ7-33 ПГ7-34 ПГ7-35 |
ПГ7-36 ПГ7-37 ПГ7-38 ПГ7-39 ПГ7-40 |
16П1Н 16П2Н 16П3Н 16П4Н 16П5Н |
|
25 32 39 46 53 |
48 55 62 69 76 |
38 41 44 47 50 |
|
|
ПГ7-41 ПГ7-43 |
ПГ7-42 ПГ7-44 |
10П1Н 10П2Н |
|
|
32 46 |
55 69 |
41 47 |
|
ПГ7-45 ПГ7-47 |
ПГ7-46 ПГ7-48 |
20П1Н 20П2Н |
|
32 46 |
55 69 |
41 47 |
|
| Род тока | Вид нагрузки | Напряжение, В | Ток, А | Кол-во циклов переключений в НКУ | |||
| не менее | не более | не менее | не более | при мощности до 5 Вт | при мощности до 15 Вт | ||
| Переменный | активная | 1х10-4 | 36 | 1х10-6 | 0,5 | 7500 | 2500 |
| индуктивная | 1х10-6 | 0,1 | 2500 | 1250 | |||
| Постоянный | активная | 1х10-4 | 127 | 1х10-6 | 0,5 | 7500 | 2500 |
| индуктивная | 1х10-6 | 0,1 | 2500 | 1250 | |||
