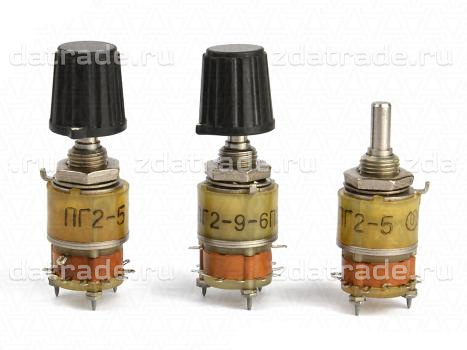

Малогабаритные галетные переключатели поворотного типа, предназначены для работы в электрических цепях постоянного и переменного токов. Изготавливаются во всеклиматическом исполнении. Количество плат от 1 до 4, которые обеспечивают от 2 до 12 положений и от 1 до 16 направлений. Комплектуются ручкой круглой либо «клювиком». Возможна поставка без ручки.

Спецификация

Технические характеристики
Сопротивление контакта, не более, Ом	0,05
Электрическая прочность изоляции, В эфф	550
Момент переключения, Нхм:	от 0,04 до 0,29
Сопротивление изоляции, МОм, не менее	1000
Повышенная рабочая температура, 0С	85
Пониженная рабочая температура, 0С	минус 60
Повышенная относительная влажность при 350,%	98
Гарантийная наработка, ч	10000
Гарантийный срок с даты изготовления, лет	12

Габаритные и установочные размеры

Количество плат	Размеры, мм			Масса, г
	L max	L1 max	L2 max
1	24,5	45	51	15
2	31,5	52	58	17
3	38,5	59	65	19
4	45,5	66	72	21

Электрические режимы коммутации

Род тока	Вид нагрузки	Напряжение, В		Ток, А		Макс. коммутир-я мощность, Вт (ВхА)	Количество циклов в НКУ
		не менее	не более	не менее	не более
Пост. Перем.	Активн. Индуктив.	0,01	130	1х10-6	0,5	15	5000 2500
