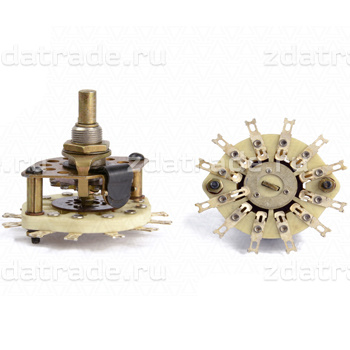

Переключатели галетные поворотные с керамическими и гетинаксовыми платами, предназначены для работы в высокочастотных и низкочастотных цепях постоянного и переменного токов в радиоэлектронной аппаратуре. Изготавливаются в климатических исполнениях: ПГК — всеклиматическое и для умеренного и холодного климата; ПГГ — для умеренного и холодного климата. ПГК имеют от 1 до 4 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 16направлений. ПГГ имеют количество плат от 1 до 5, положений от 2 до 11, направлений от 1 до 20. Конец оси в 2 вариантах: с прямой и косой лыской.

Спецификация

Технические характеристики
Сопротивление контакта, не более, Ом	0,02
Электрическая прочность изоляции, В эфф:
ПГК	1500
ПГГ	1000
Момент переключения, Н*м	от 0,39 до 1,17
Сопротивление изоляции, МОм, не менее:
ПГК	5000
ПГГ	1000
Емкость не более, пФ:
Между контактами	1,5
Между контактами и корпусом	5
Диапазоны рабочих температур, 0С:
ПГК	от минус 60 до 85
ПГГ	от минус 60 до 70
Повышенная относительная влажность:
для исполнения В при 350С,%	98
для исполнения УХЛ при 250С,%	98
Минимальная наработка в течении  гарантийного срока, ч:
для приемки «1»	10000
для приемки «5»	5000
Гарантийный срок с даты изготовления,  лет:	12

Габаритные и установочные размеры

I-для приемки "5" l=6, 8, 15 мм

- для приемки "1" l=6 мм

конец оси переключения

Вариант А(ВС-3)

Кол-во плат ПГГ	Размеры, мм						Масса, г не более
	L			L – вариант А			L=6	L=8	L=L5
	L=6	L=8	L=15	L=6	L=8	L=15
1 2 3 4	53 59 65 74	- 59 69 79	- 65 84 99	49 55 61 70	- 55 65 75	- 61 80 95	48 60 70 81	- 60 70 81	- 63 72 84
5	72 *- при L=4			68 - при L=4			86 - при L=4

Кол-во плат ПГК	Размеры, мм						Масса, г не более
	L			L- вариант А			L=6	L=8	L=15
	L=6	L=8	L=15	L=6	L=8	L=15
1 2 3 4	53 68 75 89	- 68 80 95	- 75 95 115	49 64 71 85	- 64 76 91	- 71 91 111	61 90 115 139	- 90 115 139	- 92 118 145

Род тока	Вид нагрузки	Напряжение, В		Ток, А		Максимальная коммутируемая мощность, Вт	Количество циклов в НКУ
		не менее	не более	не менее	не более
Постоянный	активная	0,005 0,005	350 350	0,0001 0,0001	0,5 3	15 70	5000 2500
	индуктивная	0,005	350	0,0001	3	15	2500
Переменный	активная	0,005	350	0,0001	3	70	5000
