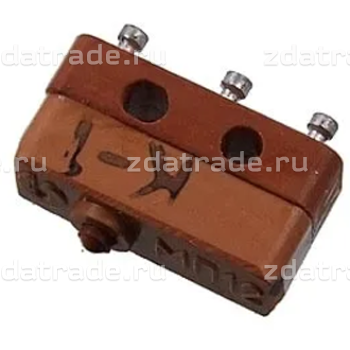

Миниатюрные однополюсные микропереключатели с одинарным разрывом цепи. Выпускаются двух типономиналов — МП12, МП12-2 — в зависимости от коммутируемых нагрузок. Изготавливаются во всеклиматическом исполнении. Разработан аналог данного изделия с улучшенными техническими характеристиками — ПМ21В.

Спецификация

Технические характеристики
Масса, г, не более	0,7
Сопротивление контакта, Ом, не более	0,06
Электрическая прочность изоляции, Вэфф.	350
Сопротивление изоляции, МОм, не менее	1000
Время срабатывания подвижных контактов, с, не более:
для приемки “1”	0,02
для приемки “5”	0,01
Усилие прямого срабатывания, Н:
для приемки “1”	1,0-2,5
для приемки “5”	0,98-2,25
Усилие обратного срабатывания, Н, не менее	0,29
Ходы приводного элемента, мм
рабочий:
для приемки ”1”	0,08-0,65
для приемки “5”	0,1-0,65
дополнительный, не менее
для приемки ”1”	0,15
для приемки ”5”	0,21
дифференциальный, не более
для приемки “1”	0,15
для приемки “5”	0,08
Повышенная рабочая температура среды, 0С:
для приемки ”1”	85
для приемки “5”	125
Пониженная рабочая температура среды, 0С:
для приемки “1”	минус 45
для приемки “5”	минус 100
Повышенная относительная влажность при 35 0С, %	98
Гарантийная наработка, ч
для приемки “1”	10000
для приемки “5”	5000
Количество коммутационных циклов в НКУ	10000
Гарантийный срок с даты изготовления, лет:
для приемки “1”	15
для приемки “5”	20

Габаритные и установочные размеры

Разметка для крепления

Электрическая схема коммутации
