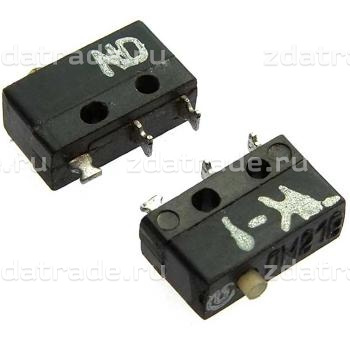

Миниатюрные однополюсные микропереключатели с одинарным разрывом цепи. Выпускаются двух типономиналов ПМ21, Миниатюрные однополюсные микропереключатели с одинарным разрывом цепи. Выпускаются двух типономиналов ПМ21, ПМ21-2 — в зависимости от коммутируемых нагрузок. Изготавливаются во всеклиматическом исполнении.

Спецификация

Технические характеристики
Масса, г, не более	0,7
Сопротивление контакта, Ом, не более	0,05
Электрическая прочность изоляции, Вэфф	750
Сопротивление изоляции, МОм, не менее	1000
Время срабатывания подвижных контактов, с, не более	0,01
Усилие прямого срабатывания, Н, не более	1,96
Усилие обратного срабатывания, Н, не менее	0,29
Ходы приводного элемента, мм:
рабочий, не более	0,6
дополнительный, не менее	0,15
дифференциальный, не более	0,15
Повышенная рабочая температура среды,0С	125
Пониженная рабочая температура среды,0С:
для приемки “1”	минус 60
для приемки “5”	минус 100
Повышенная относительная влажность при 350С, %	98
Гарантийная наработка, ч	10000
Количество коммутационных циклов в НКУ	50000
Гарантийный срок с даты изготовления, лет	15

Габаритные и установочные размеры

Разметка для крепления

Электрическая схема коммутации
