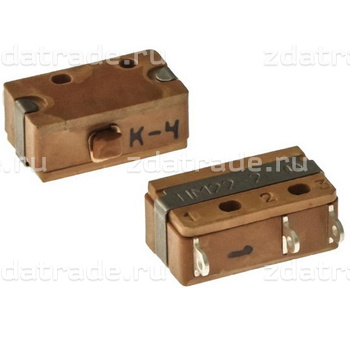

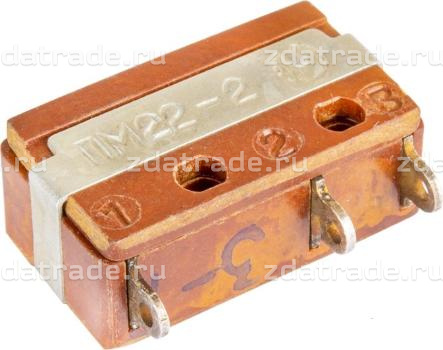

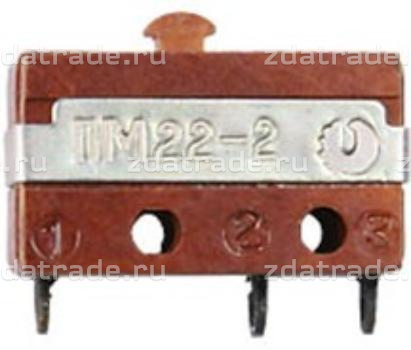

Малогабаритные однополюсные микропереключатели с одинарным разрывом цепи. Выпускаются двух типономиналов — в зависимости от коммутируемых нагрузок — в климатических исполнениях УХЛ и В.

Спецификация

Технические характеристики
Масса, г, не более	3,5
Сопротивление контакта, Ом, не более	0,05
Электрическая прочность изоляции, Вэфф	750
Сопротивление изоляции, МОм, не менее	1000
Время срабатывания подвижных контактов, с, не более	0,01
Усилие прямого срабатывания, Н, не более	0,78-2,45
Усилие обратного срабатывания, Н, не менее	0,294
Ходы приводного элемента, мм:
рабочий, не более	0,1-0,6
дополнительный, не менее	0,15
дифференциальный, не более	0,15
Повышенная рабочая температура среды,0С
для приемки “1”	85
для приемки “5”	125
Пониженная рабочая температура среды,0С:	минус 60
Повышенная относительная влажность, %
для исполнения УХЛ при 25 0C	98
для исполнения В при 35 0C	98
Гарантийная наработка, ч
для приемки “1”	15000
для приемки “5”	10000
Количество коммутационных циклов в НКУ (в зависимости от электрического режима коммутации)	25000- 250000
Гарантийный срок с даты изготовления, лет
для приемки “1”	10
для приемки “5”	15

Габаритные и установочные размеры

Разметка для крепления

Электрическая схема коммутации
