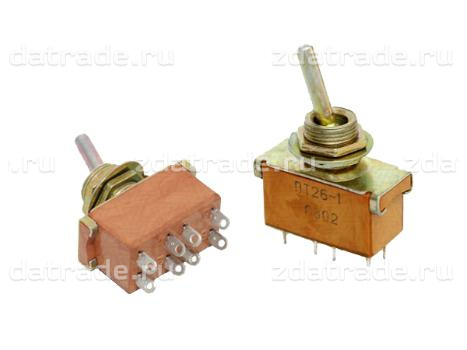

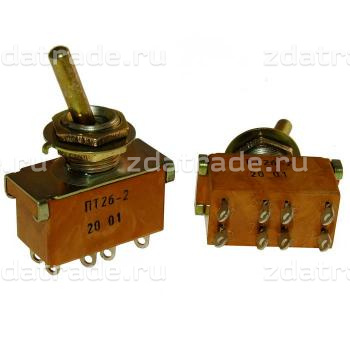

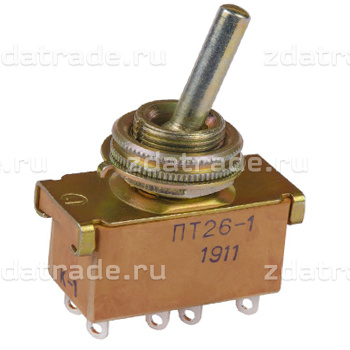

Тумблеры четырёхполюсные, изготавливаются во всеклиматическом исполнении и для умеренного и холодного климата, являются изделиями ручного управления. При необходимости комплектуются протектором.

Спецификация

Технические характеристики
Масса не более, г	41
Сопротивление контакта, не более, Ом	0,1
Электрическая прочность изоляции, В эфф	1100
Усилие переключения, Н:
для приемки «1»	от 3,9 до 19,6
для приемки «5»	от 5,9 до 18,6
Сопротивление изоляции, МОм, не менее	1000
Повышенная рабочая температура, 0С:	85
Пониженная рабочая температура, 0С:	минус 60
Повышенная относительная влажность, %
для исполнения В при 35С0	98
для исполнения УХЛ при 25С0	98
Гарантийная наработка, ч:
для приемки «1»	10000
для приемки «5»	15000
Гарантийный срок с даты изготовления, лет:
для приемки «1»	10
для приемки «5»	15

Габаритные и установочные размеры

Разметка для крепления

Типономинал	Род тока	Вид нагрузки	Напряж-е, В		Ток, А		Максимальн. коммутир-я мощность, Вт	Количество циклов переключ. в НКУ
			не менее	не более	не менее	не более
ПТ26-1 ПТ26-2	постоянный	активная	0,1	220	0,001	5	125	25000
		индуктивная			0,001	2	36	25000
	переменный	активная	0,1	250 80 250	0,001	1,6	400	25000
					1,6	5	400	10000
		индуктивная			0,001	2	100	25000

Электрическая схема коммутации
