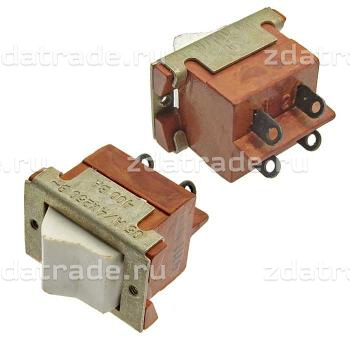

Переключатель двухполюсный, предназначен для коммутации двух независимых электрических цепей постоянного и переменного токов в изделиях общепромышленного назначения. Изготавливается во всеклиматическом исполнении.

Спецификация

Технические характеристики
Масса не более, г	14
Сопротивление контакта не более, Ом	0,1
Электрическая прочность изоляции, В эфф.
между выводами	2120
между выводами и клавишей	4240
Сопротивление изоляции, МОм, не менее	1000
Усилие переключения, Н	от 2 до 15
Повышенная рабочая температура, 0С	85
Пониженная рабочая температура, 0С	минус 45
Повышенная относительная влажность, при 35С0	98%
Гарантийная наработка, ч:	15000
Гарантийный срок с даты изготовления, лет	10

Габаритные и установочные размеры

Разметка для крепления

Типо-номинал	Род тока	Вид нагрузки	Напряжение, В		Ток, А		Максимальная коммутируемая мощность, Вт (ВхА)	Количество циклов пере-ключений в НКУ
			не менее	не более	не менее	не более
ПТ30	пост.	активная	0,1	36	0,01 1,00	1,0 4,0	- 125	35000 10000
		индуктивная			0,01 0,50	0,5 2,0	- -	15000 10000
	перем.	активная	0,1	250	0,01 1,00	1,0 4,0	- 400	25000 10000
		индуктивная			0,01 0,50	0,5 2,0	- 100	15000 10000

Электрическая схема коммутации
