Предназначены для работы в электрических цепях постоянного и переменного токов. Изготавливаются во всеклиматическом исполнении и для умеренного и холодного климата. При необходимости комплектуются протектором.

Спецификация

Технические характеристики
Масса , г, не более:	УХЛ	В
ТВ1-1	35	45
ТВ1-2, ТВ1-4	40	50
Сопротивление контакта, Ом, не более	0,01
Электрическая прочность изоляции, В	1100
Сопротивление изоляции, МОм, не менее	1000
Усилие переключения, Н	от 3,9 до 14,7
Повышенная рабочая температура, 0С
для приемки «1»	70
для приемки «5»	85
Пониженная рабочая температура, 0С	минус 60
Повышенная относительная влажность, %
для исполнения В при 350С	98
для исполнения УХЛ при 250С	98
Гарантийная наработка, ч
для приемки «1»	10000
для приемки «5»	5000
Гарантийный срок с даты изготовления, лет:
для приемки «1»	8
для приемки «5»	12

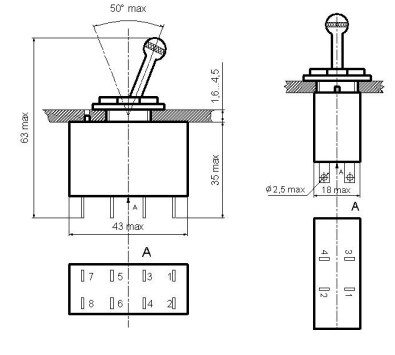

Габаритные и установочные размеры

Разметка для крепления

Типо- номинал	Род тока	Вид нагрузки	Напряжение, В		Ток, А		Максимальная коммутируемая мощность, Вт (В*А)	Количество циклов переключений в НКУ
			не менее	не более	не менее	не более
ТВ1-1 ТВ1-2 ТВ1-4	постоянный переменный	Активная	1,6	220	0,001	5	250	10000

Электрическая схема коммутации
