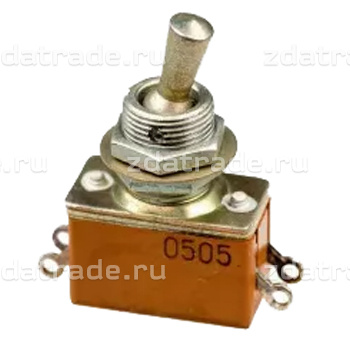

Переключатели мгновенного действия, изделия ручного управления. Изготавливаются во всеклиматическом исполнении и для умеренного и холодного климата.

Спецификация

Технические характеристики
Масса, г, не более:	22,6
Сопротивление контакта, Ом, не более	0,01
Электрическая прочность изоляции, В эфф.	1100
Сопротивление изоляции, МОм, не менее	1000
Усилие переключения, Н	от 3,9 до 14,7
Повышенная рабочая температура, 0С	70
Пониженная рабочая температура, 0С	минус 60
Повышенная относительная влажность, %
для исполнения В при 350С	98
для исполнения УХЛ при 250С	98
Гарантийная наработка, ч	10000
Гарантийный срок с даты изготовления, лет	8

Габаритные и установочные размеры

Разметка для крепления

Типо-номинал	Род тока	Вид нагрузки	Напряжение, В		Ток, А		Максимальная коммутируемая мощность, Вт (ВхА)	Количество циклов переключений в НКУ
			не менее	не более	не менее	не более
ТВ2-1	пост. перем.	Активная	1,6	220	0,001	1	60	10000

Электрические схемы коммутации
