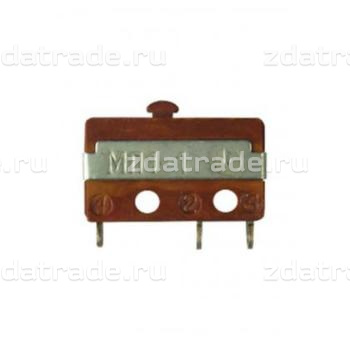

• МП1-1 — аналог ПМ22-2

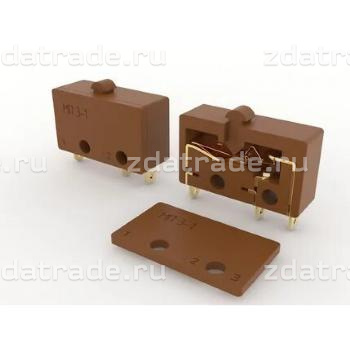

• МП3-1 — аналог ПМ22-2

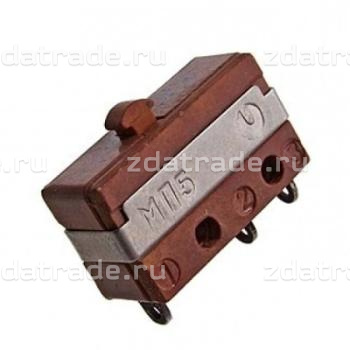

• МП5 — аналог ПМ22-2

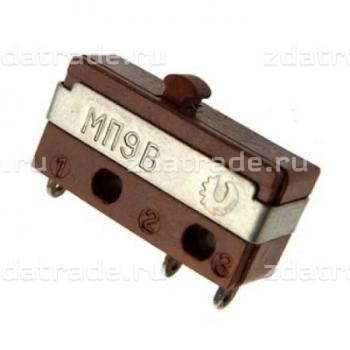

• МП9 — аналог ПМ24-2

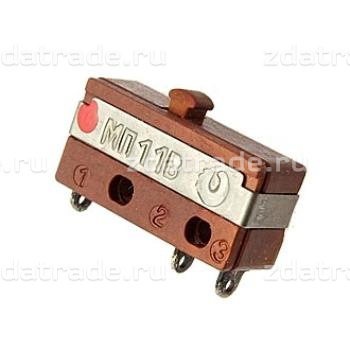

• МП11 — аналог ПМ24

Спецификация

Технические характеристики
Масса, г, не более: МП1, МП3, МП5	3,5
МП9, МП11	2,7
Сопротивление контакта, Ом, не более	0,05
Электрическая прочность изоляции, В	1100
Сопротивление изоляции, МОм, не менее	1000
Время срабатывания подвижных контактов, с, не более
для приемки «1»	0,02
для приемки «5»	0,01
Усилие прямого срабатывания, Н
для приемки «1»	0,98-2,94
для приемки «5»	0,98-2,25
Усиление обратного срабатывания, Н, не менее	0,39
Ходы приводного элемента, мм:
рабочий :     для приемки «1»	0,15-0,6
для приемки «5»	0,17-0,5
дополнительный, не менее:
для приемки «1»	0,2
для приемки «5»	0,15
дифференциальный, не более:
для приемки «1»	0,15
для приемки «5»	0,08
Повышенная рабочая температура среды, 0С	125
Пониженная рабочая температура среды, 0С	минус 60
Повышенная относительная влажность, %:
для исполнения УХЛ при 250С	98
для исполнения В при 350С	98
Гарантийная наработка, ч:
для приемки «1»	10000
для приемки «5»	5000
Количество коммутационных циклов в НКУ	15000-
(в зависимости от электрического режима коммутации)	100000
Гарантийный срок с даты изготовления, лет:
для приемки «1»	15
для приемки «5»	20

Габаритные и установочные размеры МП9, МП11

Габаритные и установочные размеры МП1-1, МП3-1, МП5

Разметка для крепления

Электрическая схема коммутации
